В качестве современного оборудования для обработки металлов, Листогибочный станок с ЧПУ , благодаря высокоточной системе управления осями, обеспечивает ключевую поддержку и преимущества при выполнении сложных операций по гибке листов. В сфере современного металлопроизводства гибочные станки стали незаменимым инструментом, закладывающим основу для производства качественных, высокоточных металлических деталей и комплектующих. В этой статье будут подробно рассмотрены функции и функции каждой оси, раскрыто ключевое положение оси листогибочного станка с ЧПУ в производстве металлов и ее важная роль в повышении эффективности производства и качества продукции.
Листогибочный станок с ЧПУ — это современный станок для обработки листового металла. Он контролирует и регулирует процесс гибки с помощью технологии числового программного управления и обладает характеристиками высокой точности, высокой эффективности и автоматизации.
Принцип работы:
Листогибочный пресс с ЧПУ приводится в движение гидравлическим давлением или двигателем, а гибка завершается зажимом листа на верстаке, а затем приложением силы к листу через верхнюю и нижнюю формы. Путем точного контроля положения и угла заднего упора и гибочного инструмента можно добиться желаемой формы и угла изгиба.
Численные технологии:
Листогибочный станок с ЧПУ использует технологию компьютерного числового управления для ввода параметров и требований процесса гибки в систему числового управления с помощью предустановленных программ и инструкций. Система ЧПУ будет автоматически контролировать движение каждой оси в соответствии с этими параметрами, чтобы обеспечить точность и последовательность процесса гибки.
Управление осью:
Листогибочные прессы с ЧПУ обычно имеют несколько осей для управления движением в разных направлениях. Общие оси включают оси X, Y и Z, которые управляют движением стола, гибочного инструмента и заднего упора соответственно. Точно контролируя положение и скорость этих осей, можно реализовать сложные операции гибки листов.
Автоматизированные функции:
Листогибочные станки с ЧПУ высокоавтоматизированы. Благодаря программированию ЧПУ могут быть реализованы такие функции, как автоматическая регулировка положения заднего упора, автоматический выбор подходящих гибочных инструментов и автоматическое переключение рабочих столов. Это повышает производительность, снижает количество человеческих ошибок и удовлетворяет разнообразные потребности в гибке.
Области применения:
Листогибочные станки с ЧПУ широко используются в металлообрабатывающей и обрабатывающей промышленности, особенно при производстве деталей из листового металла и металлических компонентов. Из него можно изготавливать детали различных форм и размеров, например, корпуса, трубы, рамы и т. д.
Это высокоточное и высокоэффективное оборудование для обработки пластин, использующее технологию числового программного управления. Он реализует сложные операции гибки, точно контролируя движение и положение каждой оси, имеет функции автоматизации и широко используется в металлообработке и производстве.
Листогибочные прессы с ЧПУ обычно оснащены несколькими осями, включая X, Y, Z и дополнительные оси R и A.
Эти оси точно контролируются с помощью технологии числового программного управления, что позволяет листогибочному прессу выполнять сложные операции гибки листов. Ось X используется для управления боковым перемещением стола, ось Y используется для управления вертикальным перемещением гибочного инструмента, ось Z используется для управления положением заднего упора, а ось R и ось A являются дополнительными для управления наклоном угла гибочного инструмента и угла поворота заготовки.
Синергия этих осей делает листогибочный станок с ЧПУ характеризующимся высокой точностью, высокой эффективностью и автоматизацией.
Важность вала листогибочного станка с ЧПУ
Оси листогибочного пресса с ЧПУ являются жизненно важным компонентом процесса гибки. Они точно контролируют движение рабочего стола, гибочного инструмента и заднего упора с помощью технологии числового управления, что напрямую влияет на точность и форму гибки. Гибкость оси позволяет гибочному станку обрабатывать заготовки различной сложной формы и реализовывать многоступенчатую гибку или требования специальной формы посредством управления осью R. Кроме того, ось листогибочного станка с ЧПУ имеет высокую степень автоматизации, которая может автоматически регулировать положение заднего упора и выбор гибочного инструмента с помощью заранее установленной программы, чтобы повысить эффективность и стабильность производства. Таким образом, валы листогибочных станков с ЧПУ играют ключевую роль в современной обработке листового металла и широко используются в области обработки и производства металлов, обеспечивая важную гарантию производства высокоточных и качественных гибочных деталей.
Задний упор гибочного станка — это устройство, используемое для позиционирования и поддержки заготовки. Во время процесса гибки листогибочного станка с ЧПУ задний упор расположен позади гибочного инструмента и поддерживает заготовку, гарантируя, что заготовка
правильно расположен и поддерживается во время изгиба.
Задний упор обычно состоит из цельной металлической пластины или кронштейна, положение которого можно регулировать по мере необходимости. Его высота и положение могут точно контролироваться системой ЧПУ в соответствии с размером и формой различных заготовок.
В процессе гибки заготовка зажимается на столе между задним упором и гибочным инструментом. Функция заднего упора состоит в том, чтобы предотвратить перемещение или деформацию заготовки во время процесса гибки, а также обеспечить сохранение стабильного положения и положения заготовки для достижения точного угла и формы гибки.
Задний упор играет ключевую роль в листогибочном станке с ЧПУ, а его стабильность и точность напрямую влияют на качество и точность результата гибки. Точно контролируя положение и высоту заднего упора, операторы могут гарантировать, что заготовка правильно поддерживается и позиционируется в процессе гибки, что приводит к получению высококачественных согнутых деталей.
Задний упор — это устройство, используемое для позиционирования и поддержки заготовки, а вал используется для управления движением и положением заднего упора.
Листогибочные станки с ЧПУ обычно оснащены несколькими осями, включая ось X, ось Y, ось Z и т. д. Среди них ось Z обычно используется для управления движением заднего упора. Задний упор расположен позади гибочного инструмента и играет ключевую роль в процессе гибки. Когда заготовка зажимается на столе, задний упор обеспечивает правильную поддержку и позиционирование заготовки, точно контролируя положение оси Z.
Высоту и положение заднего упора можно точно отрегулировать с помощью системы числового управления. Оператор может предварительно установить положение заднего упора в системе ЧПУ в соответствии с размером и формой заготовки. Во время процесса гибки ось Z автоматически контролирует положение заднего упора в соответствии с заданными параметрами, чтобы гарантировать, что заготовка сохраняет стабильное положение во время гибки, чтобы достичь точного угла и формы гибки.
Таким образом, задний упор и ось точно согласованы, а управление осью позволяет заднему упору точно перемещаться и регулировать свое положение, обеспечивая стабильную поддержку заготовки, тем самым обеспечивая точность и последовательность процесса гибки. Эта синергия позволяет листогибочным прессам с ЧПУ выполнять высокоточные операции гибки и производить высококачественные гнутые детали.
Ось X: Ось X обычно проходит вдоль поперечной оси гибочного станка и используется для управления движением рабочего стола (станины). Он контролирует горизонтальное положение гибочного инструмента относительно заготовки.
Ось Y: Ось Y обычно проходит вдоль продольной оси гибочного станка и используется для управления вертикальным перемещением гибочного инструмента. Он контролирует вертикальное положение гибочного инструмента относительно заготовки.
Ось Z: Ось Z обычно проходит вдоль вертикальной оси гибочного станка и используется для управления движением заднего упора. Задний упор — это устройство, используемое для позиционирования и поддержки заготовки и играющее ключевую роль в процессе гибки.
Ось R: Ось R используется для управления углом наклона гибочного инструмента, обычно используемого для выполнения многоэтапной гибки или требований к гибке специальных форм. Ось R позволяет наклонять гибочный инструмент в одной плоскости.
Ось А (дополнительно): Ось А — это ось вращения, используемая для управления углом поворота заготовки или гибочного инструмента. Его часто используют, когда требуется изгиб в разных направлениях или для достижения вращательно-симметричных форм.

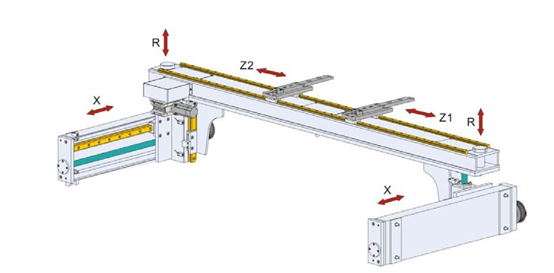

Задние упоры листогибочного станка с ЧПУ обычно имеют 2 или 3 оси. Функция этих осей заключается в регулировке и контроле положения заднего упора в соответствии с потребностями гибки различных заготовок. Среди них две оси используются для управления горизонтальным и вертикальным перемещением заднего упора, а если есть третья ось, ее можно использовать для регулировки бокового перемещения или углового вращения заднего упора. Разные модели листогибочных станков с ЧПУ могут иметь разную конфигурацию, поэтому конкретное количество осей может различаться.
В области современного производства металлов гибочные станки играют решающую роль. В дополнение к общим осям X, Y, Z, R и A современные листогибочные прессы оснащены дополнительными осями, такими как V, L и Delta X, для повышения контроля и гибкости.
Ось V имеет функцию компенсации выпуклости, которая решает проблему склонности центра к изгибу при сгибании длинных металлических деталей. Он регулирует станину, компенсируя прогибы, обеспечивая точные, прямые изгибы по всей длине материала.
Ось L контролирует горизонтальное перемещение заднего упора, обеспечивая гибкость при работе с более широкими листами металла или изгибами со смещением от центра. Это делает работу гибочного станка более гибкой, особенно подходящей для работы со сложными принадлежностями и точных операций гибки.
Ось Delta X контролирует независимое движение пальцев заднего упора, позволяя каждому пальцу двигаться независимо, что обеспечивает преимущества при сложных операциях гибки или асимметричных деталях. Благодаря независимой регулировке положения пальцев ось Delta X обеспечивает высокоточную гибку для выполнения сложных и нестандартных производственных задач.
Эти оси обеспечивают большую точность и аккуратность, а понимание их функций и оптимизация их использования могут значительно повысить эффективность, точность и общую производительность гибки и изготовления металлов. По мере развития технологий будут вводиться более совершенные оси и функции, что открывает перспективы роста в области производства металлов.
Выбор многокоординатного гибочного станка требует всестороннего учета технических требований, потребностей производства, гибкости, уровня автоматизации, бренда и качества, бюджета и технической поддержки. Уточнить технические требования к гибке, рассмотреть масштаб производства и производительность, оценить гибкость и функции автоматизации гибочной машины, выбрать известные бренды и высококачественные гибочные машины, разумно контролировать бюджет и гарантировать, что поставщики предоставляют достаточную техническую поддержку и обучение. Сочетая эти факторы, выбор подходящего многокоординатного гибочного станка может повысить эффективность производства, оптимизировать качество продукции, удовлетворить сложные потребности в гибке и способствовать прогрессу в области производства металлов.
Анализ Валы листогибочного пресса с ЧПУ является ключом к успеху в металлообработке. Полностью понимая и применяя функции каждой оси, мы можем лучше освоить технологию гибки, предоставлять клиентам высококачественную металлопродукцию и способствовать развитию всей отрасли на более высокий уровень. Давайте уделять пристальное внимание развитию технологий гибочных машин, продолжать внедрять инновации и расширять область применения. Конечно, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами!
