Неудача листового металла: что это такое?

Обзор выступов листового металла

" Откат листового металла «относится к расстоянию, на которое изгиб или сгиб куска листового металла отодвигается или позиционируется от края или предыдущего изгиба. Это решающий фактор при изготовлении листового металла, поскольку отступ определяет точность окончательной формы и размеры изготавливаемой металлической детали.

Отступ обычно указывается в инженерных или проектных чертежах, чтобы обеспечить выполнение изгибов в правильных местах для достижения желаемой геометрии и подгонки компонента из листового металла.

Расчет и формула отступления

В области изготовления листового металла неудачи являются ключевым фактором, влияющим на точность и качество процесса гибки. Неудачи можно разделить на две основные категории: внутренние неудачи и внешние неудачи. Эти неудачи зависят от двух основных переменных: угла сгиба листового металла и радиуса изгиба.

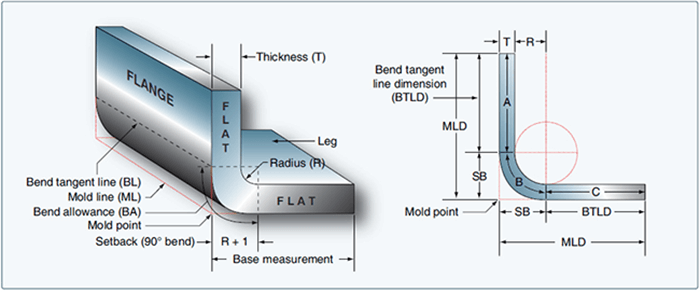

Внутреннее отклонение, первая категория, представляет собой критическое измерение, которое включает в себя определение расстояния от точки, где внутренний радиус пересекается с внутренней сформированной линией, до вершины этой конкретной внутренней сформированной линии. Это измерение играет фундаментальную роль в обеспечении точного расположения изгиба относительно края листового металла и любых предшествующих изгибов, что в конечном итоге влияет на геометрию и посадку изготовленного металлического компонента.

Внешняя неудача, вторая категория, не менее значительна. Он включает в себя измерение расстояния от точки пересечения радиуса с фланцем до внешней вершины изгиба. Подобно внутренним отскокам, внешние отступы зависят от изменений углов и радиусов изгиба. Эти измерения необходимы, поскольку они позволяют точно контролировать расположение изгибов относительно кромок листового металла и предыдущие операции гибки. Понимая как внешние отклонения, так и вычеты, необходимые для гибки, инженеры и производители могут рассчитать основной параметр, известный как допуск на изгиб, гарантируя, что конечный продукт соответствует указанным допускам и требованиям.

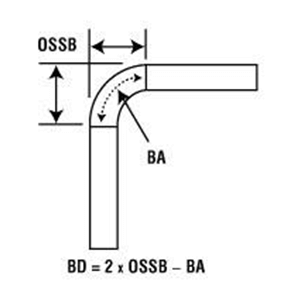

BA (допуск на изгиб) = 2OSSB-BD (вычет на изгиб)

Внешнюю неудачу можно рассчитать по следующей формуле

Внешнее снижение(OSSB)=Tan(A/2) × (T+R)

Сумма вычета за изгиб и припуска на изгиб равна удвоенному внешнему отступу.

Это можно выразить как T (толщина листа) + A (угол изгиба) + R (внутренний радиус изгиба).

Для угла изгиба 90° значение отступа равно радиусу изгиба плюс толщина листа.

Когда угол изгиба меньше 90°, обычно используется дополнительный угол, а когда угол изгиба больше 90°, обычно используется включенный угол или дополнительный угол.

Заключение:

Понимание концепции отклонение листового металла имеет важное значение для достижения точности и аккуратности в области изготовления металлов. Освоив эти принципы, производители и инженеры могут гарантировать, что их компоненты из листового металла соответствуют требуемым спецификациям и допускам, что в конечном итоге приводит к выпуску высококачественной готовой продукции.
